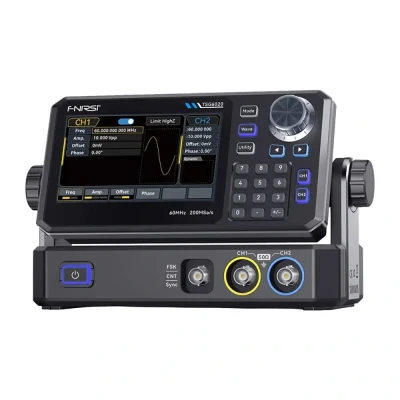

FNIRSI TSG3020 Function Generator

Fnirsi Tsg3020 Signalanalysator. FNIRSI TSG3020 Funksjonsgenerator.FNIRSI TSG3020 kombinerer høy nøyaktighet i signalkonstruksjon med intuitiv betjening, noe som gjør den ideell for bruk i laboratorier, verksteder og ute i felten.Dens tokanals design, utgangsfrekvens opptil 60 MHz, 200 MSa/s samplingsfrekvens og 14-biters oppløsning muliggjør generering av signaler av høy kvalitet med minimal forvrengning.Enheten tilbyr et bredt utvalg av standard og vilkårlige bølgeformer, støtter seks typer modulasjon og en frekvenssveipfunksjon, og den innebygde frekvenstelleren forbedrer målingskapasiteten ytterligere.Pakken fullføres av en klar berøringsskjerm, avanserte teknologier for forbedring av signalkvalitet og et robust design bygget for tung bruk.To uavhengige kanaler.Generatoren er utstyrt med to uavhengige utgangskanaler, som muliggjør samtidig generering av to forskjellige signaler og forenkler mer avanserte målinger.Maksimal utgangsfrekvens er 60 MHz, og amplitudeområdet er optimalisert for ulike last- og frekvenskonfigurasjoner.For høy impedans er området fra 2 mVpp til 20 Vpp ved frekvenser under 10 MHz og fra 2 mVpp til 10 Vpp over 10 MHz.Med en 50 Ω last tilbyr generatoren et område fra 1 mVpp til 10 Vpp under 10 MHz og fra 1 mVpp til 5 Vpp ved frekvenser over 10 MHz.En samplingsfrekvens på 200 MSa/s og 14-biters vertikal oppløsning sikrer nøyaktig bølgeformgjengivelse, bevaring av de fineste detaljene og svært lav forvrengning.Standard og vilkårlige bølgeformer.TSG3020 genererer de mest brukte bølgeformene, som sinus, firkant, ramp (sagtann), puls, støy og DC.Den støtter også egendefinerte vilkårlige bølgeformer opprettet punkt for punkt, noe som gir presis gjengivelse av selv svært komplekse signaler.VeriPoint-teknologien muliggjør generering av vilkårlige bølgeformer med en samplingsfrekvens fra 1 µSa/s til 200 MSa/s, samtidig som den opprettholder full signaldetalj og svært lav jitter under 200 ps.ZeroSurge-teknologien sikrer høyest kvalitet på firkant-, puls- og sagtannbølgeformer ved å begrense overskytning til maksimalt 1 % og gi svært korte stige- og falltider på opptil 13.5 ns.Resultatet er skarpe kanter og større nøyaktighet ved testing av elektroniske kretser.Avansert modulasjon.Generatoren støtter seks modulasjonstyper (AM, FM, PM, FSK, ASK og PSK), noe som gjør den ideell for testing av digitale kommunikasjonssystemer og radioutstyr.Frekvenssveipfunksjonen opererer i lineær eller logaritmisk modus, og sveiptiden kan justeres fra 1 ms til 500 s med en nøyaktighet på ±0.1 %.Disse mulighetene gir praktisk analyse av filterkarakteristikker og frekvensresponsen til systemene som testes.Den innebygde 7-sifrede frekvenstelleren støtter TTL-signaler i området fra 100 mHz til 100 MHz, og måler frekvens, periode og arbeidssyklus med en nøyaktighet på ±51 ppm.Praktisk betjening for enhver oppgave.FNIRSI TSG3020 sikrer svært høy signalkvalitet selv i krevende applikasjoner.Den tilbyr et amplitudeområde fra 1 mVpp til 10 Vpp ved en 50 Ω last, fasesøvle ikke overstiger -125 dBc/Hz ved 10 MHz og en 10 kHz avvik, og harmonisk forvrengning under -40 dBc i området 30 til 60 MHz.Enheten er enkel å betjene takket være en 4.3-tommers farge TFT-LCD berøringsskjerm, støttet av fysiske knapper som muliggjør raske parameterendringer.Under drift viser skjermen en forhåndsvisning av bølgeformene og gjeldende status for generatoren, noe som forenkler konfigurasjon og overvåking av alle innstillinger.Omfattende konfigurasjonsalternativer.Generatoren er utstyrt med omfattende utgangsbeskyttelsesfunksjoner, inkludert kanalisolasjon, jording og en TTL-kompatibel synkroniseringsutgang, som sikrer trygg og stabil drift selv under krevende forhold.Et effektivt kjølesystem med en aluminiumskjøleribbe og en stille vifte opprettholder optimal temperatur, noe som sikrer at enheten opprettholder stabil ytelse selv under langvarig bruk.Ikke-flyktig minne lar deg lagre opptil 24 egendefinerte vilkårlige bølgeformer og hente dem frem umiddelbart uten omkonfigurering.TSG3020 støtter kontinuerlig driftmodus, gated utgang, modulasjon og en sveipfunksjon, noe som gir stor fleksibilitet ved bygging av måleoppsett og automatiserte testsystemer.Inkludert i settet.funksjonsgenerator.ladelader.Type-C ladekabel.datakabel.måleledning.krokodilleklemmer.brukerhåndbok. tradeinn Techinn
